Kırmızı Çift Çizgili Pvc Dikey Perde PVC805

Ürün Açıklaması

Geniş mekanlarda ve ısı yalıtımının ihtiyaç duyulduğu yerlerde en çok tercih edilen perdelerdi. Hammaddesi PVC olduğundan çok iyi yalıtkandır. Sıcak ce soğuk hava transferini engellerken ışığın kontrolunüde size veren ender perdelerden biridir. Çoğu diğer perdelerde ya açık ya kapalı olası gerekirken PVC Dikey perdelerde ara form olarak perdenin açısı ile oynanarak birçok pozisyon eldedilebilir. ayrıca www.maviperde.com sitesinden alacağınız PVC805 kodlu bu perde beyaz üzerine iki adet kırmızı çizgi taşır. şeritlerinin kırmızı olmasından dolayı kapalı olduğundada mekanınıza birbirine paralel kırmızı çizgiler estetik katar.

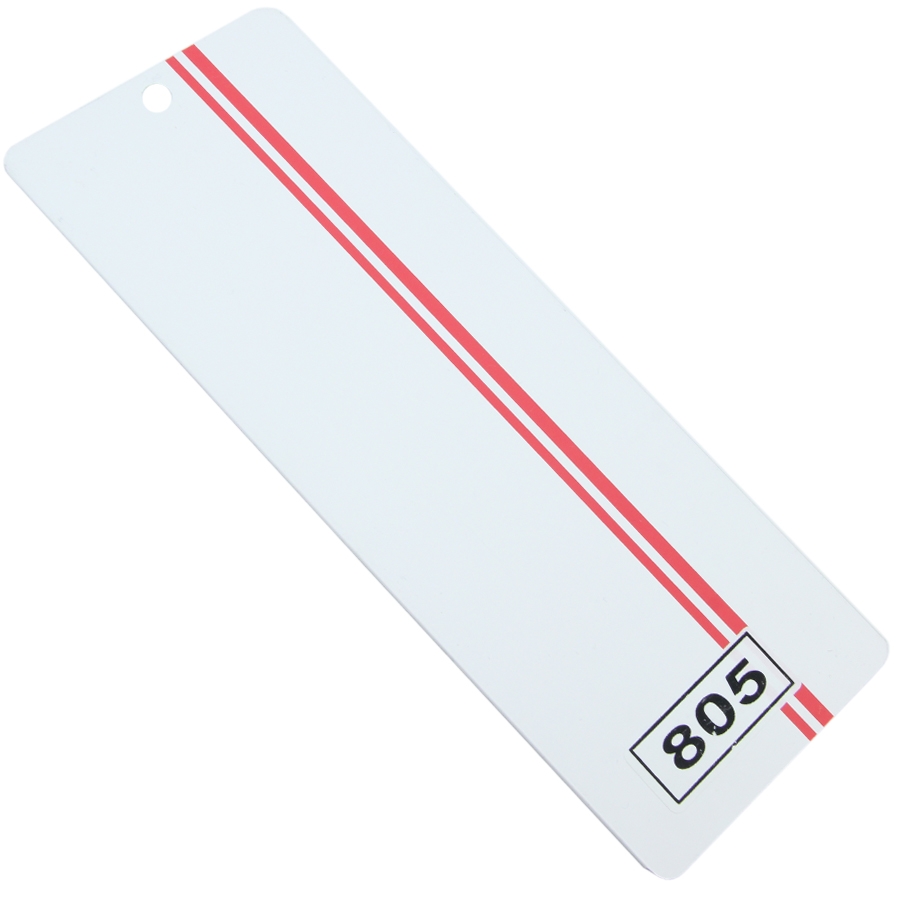

PVC805 PVC Kırmızı çift çizgili dikey perde

Ürün Videoları

PVC DİKEY PERDE MONTAJ

Teknik Özellikler

PVC Dikey Perde Genel Özellikleri

89 mm genişliğinde PVC den imal edilmiş olan slatlar mekanik kumanda zinciri ile kendi etraflarında 180º dönerek işığın kontorünü sağlarlar. Ayrıca istenildiğinde montaj yapılan yerin durumuna göre sağa, sola, ortadan iki yana veya kenardan ortaya ip ile mekanik olarak toplanarak size estetik ve ergonomik bir ortam meydana getirir. Çift Çizgili, Oluklu, Perfore, Ahşap Görünümlü ve Düz PVC dikey perdenin genel görünümü Şekil-1'deki gibidir.

dikey-perde-teknik-özellikleri

1. Üst Kasa
2. Vagon
3. Kelepçe (portray)
4. Vagon Bağlantısı (spancer)
5. Kafa Takımı
6. Slat
7. Döndürme Çubuğu (tilt)
8. Mekanik Yön Kontrol Zinciri
9. Mekanik Toplama İpi
10. Ağırlık

dikey perde kasa

	KUMAŞ DİKEY	PVC DİKEY	AÜMİMYUM DİKEY	AHŞAP DİKEY
Maksimum Genişlik	500 cm	500 cm	500 cm	500 cm
Minimum Genişlik	20 cm	20 cm	20 cm	20 cm
Maksimum Yükseklik	400 cm	500 cm	250 cm	500 cm
Minimum Yükseklik	20 cm	20 cm	20 cm	20 cm
Maksimum Alan	20 m²	25 m²	12.5 m²	25 m²
Minimum Alan	0.1 m²	0.1 m²	0.1 m²	0.1 m²
Kasa Rengi	Beyaz	Beyaz	Beyaz	Beyaz
Kontrol Açma	İp	İp	İp	İp
Kontrol Çevirme	Zincir	Zincir	Zincir	Zincir

Dikey Perde Montajı

Üst Kasa

üst kasa

Alüminyum perofilden imal edilmiş olan Kumaş Dikey Perde Üst kasası 6 metre uzunluğunda olup ölçülere göre kesilerek imalatyapılır. Şekil2'de göründüğü gibi perdenin slatlatını taşıyan vagon aluminyum kasanın içinde bulunan raylarda hareket eder.Vagonlar birbirlerine perde slatların genişliği kadar uzamasına imkan sağlayan bağlantılar ile (spancer) bağlıdır. Vagonların ortasından yıldız şeklinde alüminyumdan imal edilmiş olan tilt geçer. Döndürme çubuğu zincir tarafından döndürülerek slarların kendi ekseni etrafında 180° dönmesini sağlar. Vagonların içerisinden geçen ve tam bir tur atan ipler ise perdenin açılıp kapanmasını sağlar.

Dikey Perde Kelepçe Sayısı, Slayt Sayısı ve Tolanma Mesafesi

89 mm		Tek Açılır		Çift Açılır
Genişlik	Kelepçe Sayısı	Slayt	Toplanma	Slayt	Toplanma
100 cm	2	13	14,3	7,7+7,7	13
140 cm	2	18	19,8	9,9+9,9	19
180 cm	3	23	25,3	13,2+13,2	23
220 cm	3	29	31,9	16,5+16,5	29
260 cm	4	34	37,4	18,7+18,7	35
300 cm	4	39	42,9	22,0+22,0	39
340 cm	4	44	48,4	24,2+24,2	49
380 cm	5	49	53,9	27,5+27,5	49
420 cm	5	54	59,4	29,7+29,7	55
460 cm	6	59	64,9	33,0+33,0	59
500 cm	6	64	70,4	35,2+35,2	65
540 cm	6	69	75,9	38,5+38,5	69
580 cm	6	74	81,4	40,7+40,7	75

Dikey Perde Toplanma Yönü

Dikey perde montaj edileceği yere göre kontrol tipleri seçilmeli. Seçim yapılıken kapı ve pencerelerin açılma yönlerine dikkat ediniz.

Tek açılır dikey perde

dikey perde toplanma yönü

Tek açılır dikey perde mekanizmalarında kontrol yönü (zincir ve ip) sağ veya sola doğru gelmesini montaj esnasında ayarlayabilirsiniz. Eğimli ve motorlu imalat sırasında ayarlanmalıdır.

Sağa Açılır

Dikey perde sağa toplanma

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada toplanma yönünün kontrol mekanizması tarafında mı yoksa diğer taraftamı olduğunu belirlersiniz. amaç kullanım kolaylığıdır.

Sola Açılır

Dikey perde sola toplanma

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada toplanma yönünün kontrol mekanizması tarafında mı yoksa diğer taraftamı olduğunu belirlersiniz. Amaç kullanım kolaylığıdır.

Kenara Açılır

Dikey perde dışa toplanma

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada dikey perde slaytlarının toplanma yönünün ortadan heriki tarafa doğru açılır. Ortadan ikiye açılmasındaki amaç büyük perdelerde dikey perde slaytlarının fazla yığılmasının önün geçmek ve daha estetik durmasını ve dayanım süresini artırmaktır.

Ortaya Açılır

Dikey perde içe toplanma

Toplanma yönü sağ veya sola montaj yapılırken belirlersiniz. Burada toplanma her iki kenardan ortaya doğru toplanır. bunun amacı açılır perncere veya kapılardan kaynaklanan sıkıntıları berteraf etmektir.

Kumanda Sisteminin (Zincir ve İp) Yüksekliği

Perdenin yükseliğini H varsarsak kumanda sisteminin yüksekliğinide Hc sayarsak H 220 cm den düşük ise Hc yi perde yüksekliğinden 10 cm kısa yapılır. eğer H 221 cm den yüksek ise perde yüksekliğini 100 cm kısa yapılır.

Zincir ve ip yüksekliği

Zincir	İp
100 cm	112 cm
125 cm	137 cm
150 cm	162 cm
175 cm	187 cm
200 cm	212 cm
225 cm	237 cm
250 cm	262 cm
275 cm	287 cm
300 cm	312 cm

Not: Eğer sizin verdiğiniz ölçüler tablodaki değerire denk gelmiyorsa maviperde tablodaki değerlerden üretim yapar.

Dikey Perde Ölçü Alma

dikey perde ölçüsü

Genişlik (w1, w2) ve yükseklik (H1 ve H2) ölçümleri iki farklı noktadan alınmalıdır. Kullanılacak ölçüm ( g ve h) iki durumdada en küçük olandır. İçten içe ölçü aldığınız zaman genişlikten montaj kolaylığıiçin 1 cm, yere ve duvara sürtünmemesi için yükseklikten ise 2 cm eksilterek sipariş ediniz.

dikey perde ölçü alma

Duvara veya tavana montaj için dikey perde ölçüsü alırken toplanma ölçülerini dikkate alarak denardan en az 15 er cm bırakarak ölçü almalısınız. Pencere veya kapının açılış yönu ve kulplarınıda dikkate alarak kumanda yönünü belirleyiniz.

dıştan dikey ölçü alma

Dıştan köşeli mekanların ölçüsü alırken üst kasaların birbirine tam denk gelmesine dikkat ediniz.

içten dikey ölçü alma

İçe köşeli yerden ölçü alırken perdelerin genişliklerini hesaplayarak sipariş veriniz.

Dikey Perde İmalat Modelleri

1) EĞİMLİ KASA MODELİ

Mavi perde ye eğimli dikey perde spariş ederken aşağıda verilen bilgiler dikkate alınarak spariş verilmelidir. spariş verilirkende bu bilgiler ışığında detaylandırılmış bir çizim mutlaka göndermelisiniz. Maksimum 55⁰ ye kadar eğim verilebilir. Toplanma sadece yüksek tarafa doğrudur. Dikey perde ortadan durabilmesi duvara bağlantı aparatı gönderilebilir. Maksimum genişlik 4 m geçemez.

L : Maksimum perde genişliği

h1: Maksimum perde yüksekliği

h2: Minumum perde yüksekliği

Mavi perde ye eğimli dikey perde spariş ederken aşağıda verilen bilgiler dikkate alınarak spariş verilmelidir. spariş verilirkende bu bilgiler ışığında detaylandırılmış bir çizim mutlaka göndermelisiniz. Maksimum 55⁰ ye kadar eğim verilebilir. Toplanma sadece yüksek tarafa doğrudur. Dikey perde ortadan durabilmesi duvara bağlantı aparatı gönderilebilir. Maksimum genişlik 4 m geçemez.

2) EĞİMLİ SLAYT MODELİ

Eğim kasada değilde alt tarafta olabilir. Böyle durumlarda slayt perde slaytların uzun olduğu tarafa toplanabilir.

w : Maksimum perde genişliği

h1: Maksimum perde yüksekliği

h2: Minumum perde yüksekliği

3) BASAMAK EĞİMLİ SLAYT MODELİ

Basamaklı yerlere uygulanan bu sistem kasa tavana veya duvara yere paralel takılırken perdenin slaytları basamak ölçülerine göre eğimli kesilmektedir. Bu sistemde toplanma yeri uzun slaytlar tarafına doğrudur.

w : Perde genişliği

h1, h2, h3 : Basamak genişliği

b1, b2, b3 : Basamak Yüksekliği

Perdeyle basamak arasındaki tölerans (t) 0,72 mm dir.

4) KASA VE BASAMAK EĞİMLİ SLAYT MODELİ

Bu sistemde kasa eğimli ve slaytların altı merdivene adapte edilmesi gerekmektedir. Bu sistem perdenin açılmasına izin vermez sadece sağa sola çevirerek ışık ayarı yapabilirsiniz.

w : Perde genişliği
h1, h2, h3 : Yükseklik
a1, a2, a3 : Basamak genişliği
b1, b2, b3 : Basamak Yüksekliği

Perdeyle basamak arasındaki tölerans (t) 0,72 mm dir.

5) ÇOK RENKLİ SLAYT MODELİ

Farklı renklerde slaytlar kullanarak farklı kombinasyonlar oluşturabilirsiniz

w1, w2, w3... Herbir rengin genişliğini vermektedir. Üretim esnasında renkler atası geçiş töleransı 75 mm dir.

çok renkli slayt modeli

6) TOL SLAYT MODELİ

Bu tür dikey perdeler topal kapı ve pencerelerde kullanılır.

W : Perde Genişliği
H : Perde Yüksekliği
W1 : Kesilecek perdenin genişliği
H1 : Kesilecek perdenin yüksekliği
Kesilecek perdenin genişlik töleransı (t) 0,72 mm dir.

7) MOTORLU DİKEY PERDE MODELİ

Motorlu dikey perde slaytların dönmesini ve toplanmasını sağlar.

MOTOR POZİSYONU

Motor dikey perdeye iki şekilde monte edilebilir.

a- Yatay motor şekli (Fig.1)

Motor dikey perde kasasının üstüne yatay şekilde montaj edilebilir. Bu şekilde montaj edildiğinde perde duvara ve tavana bağlanbilir.

dikey perde motoru

b- Dikey motor şekli (Fig.2)

Motor perde kasasının üstüne dikey şekilde montaj edilebilir. Bu şekilde montaj edildiğinde perde sadece duvara bağlanabilir.

dikey perde motoru

Siparişerde motorun yerini ve yönünü belirtmelisiniz. Motor mekanizmasından dolayı ilk slayt en baştan 49 mm sonra başlar. Motorun garantili bir şekilde bağlanabilbesi için maviperde teknik destek bölümünden lütfen bilgi alınız.
